每个家庭电气系统的心脏是主断路器箱,称为主电气服务面板。bob官方综合app这是公用事业公司的电力首先从电表进入你家的地方。bob官方综合app但是什么是子面板呢?

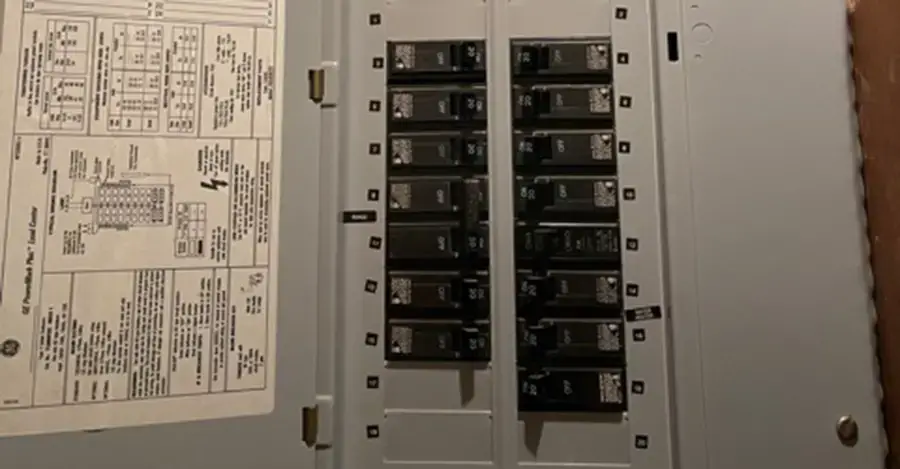

子面板是一个较小的服务面板,可以将电力分配到建筑物或家庭的特定区域。bob官方综合app子面板是一个卫星断路器面板,扩展了主面板的容量。主服务面板上的双极240V断路器通常为子面板供电。在子面板上还将单个馈电电路分为若干分支电路。
从主面板,电力被分配到你家里的几个分支电路。bob官方综合app至少每个家庭都有一个主服务面板bob官方综合app。但是被称为子面板的小面板也同样重要。子面板允许为新的电器、附加部件或任何需要运行新电路的地方添加额外的电路。
根据美国国家电气规范(NEC),只要使用不超过输入容量,一所房子可以安装的子面板数量没有限制。
在这里,我们将重点介绍子面板所涉及的内容以及如何处理它们以获得有效的性能。
主面板和子面板有什么区别?
主面板是电源的入口点公用事业公司进入你家。bob官方综合app同时,子面板作为连接到您的财产和主面板的电路之间的中介。它们通过电路馈线连接到主面板。
主面板调节电源连接,并控制电源进入您的财产上的插座子公司。在大多数情况下,主面板有断路器调节分支电路和子面板。它有一个主断路器开关,用于断开进入面板的电源和所有的子面板,这些子面板为您家里的几个区域提供服务。bob官方综合app
主面板和子面板之间有明显的区别。不过,你会找到的主断路器作为主要的区别。
一个子面板可以有不同的子面板。即使子面板与主面板的操作类似,它也不能独立地产生或添加更多的电源。这是因为他们的饲料电流从主面板。
因此,子面板更小服务小组。
你应该在电气设备上安装子面板系统的几个原因:
- 分离使用:无论是经营餐厅、制造车间、医疗保健设施、牙科诊所、商场、学校还是商店,您都可能需要各种电力消耗需求。
建筑物中的不同区域可能有各种电器、设备和机器。如果您添加了一个子面板,就可以分离这些其他区域,从而提高业务的效率。
如果您按照相关的子面板组织电路,您将更容易识别建筑物中的开关。它也更容易修复和维护电路中的任何东西。
例如,关闭一个区域的电源不会影响其他区域的运行。
- 提高安全性:当主面板位于建筑物内部时,子面板可以放置在任何地方。这很有帮助,特别是在紧急情况或火灾发生时,进入家中关闭主服务面板是很危险的。bob官方综合app
如果你用这个子面板切断电源,你不会有任何触电的危险。
- 增加电路空间:主服务面板有最大数量的断路器和开关,它可以容纳。如果您希望在电路上创造更多的空间,您应该使用子面板。
除了拥有额外的空间,您还将拥有足够和安全的电力分配和调节到您财产的预定区域。
是否需要子面板?
你是否考虑增加一个新的电气子面板,因为你的主面板没有更多的断路器空间了?等等,您可能不需要新的子面板。
如果您的主断路器箱允许串联断路器,您可以通过将现有的1极断路器替换为串联断路器来增加您的房屋面板容量。串联断路器允许两个分支电路共享一个断路器空间。
新的断路器可以处理额外的分支电路,而不需要一个电气面板升级或者一个新的子面板。
任何面板都可以是子面板吗?
您可以使用面板作为子面板,但在某些条件下。您可以在建筑物中使用标准负载中心作为子面板。然而,在这种情况下,您必须移除中性连接跳线。
在子面板中,中性点与地面完全隔离。当你决定去做的时候电气工程,你应该完全关掉电源。
您只能在住宅服务的主面板上的一个点上连接接地和中性点。您将有一个机器螺丝或金属带连接中性母线到大多数面板的地面或面板外壳。
因此,您应该拆下螺丝或金属带。因此,只要进行正确的连接,就可以将面板用作子面板。
子面板安全吗?
子面板操作起来非常安全。您应该使用子面板的原因之一是提供您的建筑物和电路安全。
例如,如果您想管理电路中的任何维修和维护,您可以关闭子面板以防止任何电流流动。如果子面板上的电源断开,则可以降低触电的风险。
如果你记得关掉电源只需要大约一分钟,那就好了。然而,在不到一秒钟的时间里,就会被这种力量震惊并受伤。
在进行维修之前或在紧急情况下关闭子面板是您可以采取的安全措施之一。最好是让专业技术人员参与你的维修和保养工作。
子面板如何工作?
为了使子面板工作,它需要两根热线连接到主面板上的240V双极断路器。它还需要地线和零线。
本次作业采用的电缆为三线接地电缆。热电线被称为馈线,并为您的子面板提供电力。
电缆连接到子面板上的240V主断路器,通过热母线连接电源。每个断路器连接到母线,将电力分配到通过子面板的分支电路。
最好要知道,一个子面板不提供它的电力到你的建筑,而是依赖于主面板的供应。
子面板需要主断路器吗?
把主断路器放在你大楼的子面板上是没有必要的。然而,它是不受限制的;如果你觉得合适,你可以把它包括在内。
如果你想包含一个主断路器在你的子面板,你应该删除耳黑色和红色的电线连接和螺丝或螺母断路器在那个确切的位置。然后你可以把黑色和红色的电线连接到断路器上的接线片上。
你可以有多少子面板?
只要总需求不超过160安培,你可以为200安培的主面板安装尽可能多的子面板。
记住,子面板只是次要的断路器从主面板获取能量。
如果您计划在建筑物中安装子面板,那么了解所需设备的确切数量将会有所帮助。这样,一切都有效地工作,并且不会使子面板过载。
如果你做了适当的计划,以跟踪你添加的每个子面板,以避免超过所需的安培,这将是最好的。
子面板离主面板能有多远?
你可以把一个子面板放在你房子的任何地方,而不管主面板在哪里。但是,建议您将其安装在距离主面板至少一英尺的地方。甚至有这样的例子:子面板放在房子外面,而面板在房子里面。
但是,您应该关注的最重要的事情是安装过程和电缆选择。您应该用紧固件将子面板外壳安全地固定在一个稳定的表面或墙壁上。
如果你在外面安装子面板,你应该去一个批准的外部使用外壳。根据对地电压,你总是提供至少3到4英尺的间隙从面板的两侧。
您还应该确保面板易于访问。因此,最好不要安装在离地面很远的地方。右脚应该在4.5到5英尺之间。
从主面板到子面板的电缆取决于安培额定值。例如,对于30A的面板,使用10awg的三线导体。
如果你有一个60A的面板,使用6awg线。对于100A的面板,2 AWG铝线或4 AWG铜线是合适的。三芯导线内部包含四根导线。
你把子面板放在哪里?
子面板可以放在任何地方。可以把它放在房子或建筑物的内部或外部。但是,放置它的最佳位置是离主服务面板大约一英尺的地方。
在紧急情况下,将子面板放在建筑物外面是一种安全措施。例如,如果发生火灾,你可以很容易地切换电源,而不需要进入你的房子。
如果您将子面板安装在一个稳定的表面或墙壁上,以防止外力(如风)造成任何损坏,这将有所帮助。
与其担心在哪里放置子面板,不如专注于实现一个完美的安装过程。
如何安装子面板
在安装子面板时,安全性是您应该始终关注的关键问题之一。为了防止触电造成伤害甚至死亡,你的人身安全应该放在第一位。
最好在安装过程中关闭主面板。安装过程简单,大约需要2个小时即可完成。
所需的工具
- 一把锤子
- 螺丝刀
- 手电筒
- 电压测试器
- 长嘴钳
- 线路工人的钳
- 脱衣舞娘
所需的材料
- 安装螺丝
- 子面板
- 认可馈线电缆
- 认可馈线断路器
- 订书钉或电缆夹
- 新电路的断路器
如果你缺乏安装的技能,最好是请专业的专家。按照以下步骤有效地安装子面板。
挂载子面板
这是您应该实现while的第一步安装子面板。这将有助于如果你安装你的子面板几乎一英尺远离主面板。
如果您有意地确定导线将如何移动并相应地拉动导线,这将有所帮助。您还应该添加电缆和剥线护套。
这也是取出致命弹头并将导线穿过的最佳时机。最好你也夹住电缆。
规划路线
在您的主服务面板上,规划电线的路线:中性线、接地线、黑色热线和红色热线。
先剥去外壳,然后取出致命子弹。然后你可以夹住电缆。
最后,小心地布线和中性线,并将它们连接到母线排上。
带电线
剪断、布线、剥去黑色和红色的电线。然后你可以把它们连接到馈线断路器上。把断路器扣到合适的位置。
连接电线
切断线路,并剥离子面板中的馈线。然后,您可以继续将它们连接到终端。
把红线和黑线连接到热母线上。零线应接在零线端子上,而地线必须接在接地母线排上。
将新电路的电缆插入子面板,然后夹住这些电缆。把白线接到中性母线上,热线接到你的断路器,并在每个电路周围布线。
是否应该检查或更换子面板?
如果你在你的房子或家里有一个子面板,一个有能力的专业人士的适当检查可以使一切不同。bob官方综合app专家还可以建议是否更换。
子面板可能会出现一些问题,包括粘结不当、腐蚀和手柄连接缺失。另一个常见的挑战可能是布线不当。
对于大多数企业主或房主来说,识别不正确的布线挑战可能比您想象的要复杂得多。bob官方综合app如果您不能很好地识别这些问题,它们可能会在将来导致更具破坏性、更昂贵和更重要的问题。
在进一步升级之前,请专业检查人员或当地技术人员对问题进行清晰的概述。如果你的子面板有任何问题,你应该立即更换。再等下去,就会给大楼里的人带来危险和伤害。
常见问题
125安培子面板用什么尺寸的线?
125安培断路器面板需要#2铜线或#1/0铝或铜包线。对于地下服务,至少需要1.25英寸,附表40或80 PVC电导管安装125安培电力设备或子面板。
要安装125安培的电线,必须有电气许可证,并由训练有素的电工进行熟练安装。
100安培子面板用什么尺寸的线?
接线100安培断路器面板需要#4铜线或#2铝或铜包线。对于地下服务,安装100安培的电力服务或子面板,至少需要1.25英寸,时间表40或80 PVC电气导管。
为容量为100安培的车库或房间加线,必须有电气许可证并由合格的电工进行熟练安装。
有关更多信息,请参见100安培电气服务的导线尺寸:完整指南
60安培子面板用什么尺寸的线?
专业电工建议最小导线尺寸为#6 ~ #4 AWG。如果你在使用铝丝你需要大一点的尺码。因为几乎所有家用电线的额定电压都在600伏以上,所以在确定电线规格时,安培是唯一重要的因素。
220v, 60安培断路器的导线尺寸仍然在#6 AWG和#4 AWG之间。另一方面,一些电工建议在安装60安培断路器时只使用#4 AWG电线。
# 4awg的导线比6awg的导线拥有更多的安培。例如,一根4 AWG的铜线在过热到触发断路器之前可以轻松地拥有70安培的功率。另一方面,#6 AWG在过热到可能触发断路器的点之前可以有大约55安培。
有关更多信息,请参见如何连接60安培断路器:(视频指南解释)
200安培面板可以是子面板吗?
你可以使用200安培面板作为子面板。当主断开是外部的仪表,内部200安培面板已经作为一个子面板。子面板不粘接,有4线设置,其中两根热线,一根中性线连接到中性条,一根接地线连接到电气箱内的接地条。
我们经常看到房子里有两个200安培的断路器面板。最重要的是不要超过传入服务的容量。从CL200米增加到CL320米可能是必要的,这取决于您的需要。
有关更多信息,请参见200安培的服务可以有多少子面板?
结论
子面板是一种较小的面板,可以将电力分配到建筑物或家庭的特定区域。bob官方综合app它由主电气面板提供双极240V。
安装子面板时,应考虑安全预防措施。例如,最好将它安装在一个稳定的表面上。您还应该确保主面板电源已关闭。
对子面板进行定期检查以确定任何挑战也会有所帮助。如果您的面板有任何问题,您应该立即解决它们。然而,如果你不具备所需的技能,最好是请专业的电工。
